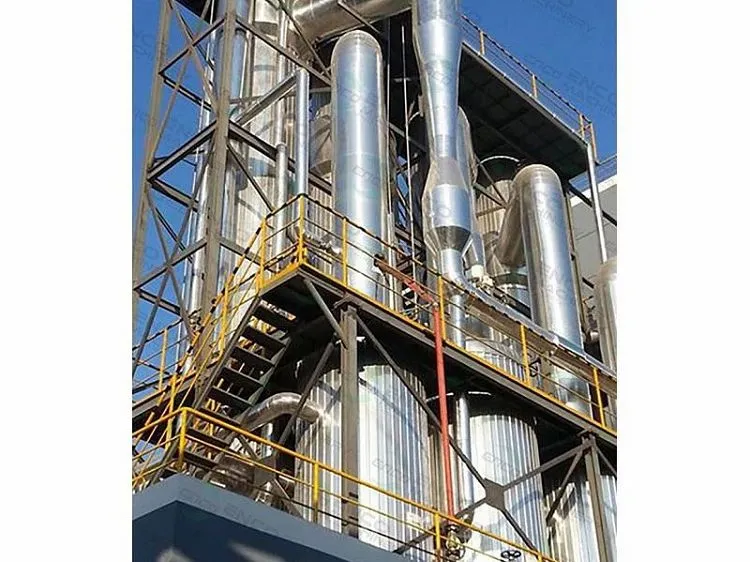

Thiết bị bay hơi hiệu ứng kép
Nguyên lý làm việc của thiết bị bay hơi hiệu ứng kép
Thiết bị bay hơi hiệu ứng kép là một hệ thống nhiều{0}}giai đoạn tái sử dụng hơi được tạo ra trong một giai đoạn ("hiệu ứng đầu tiên") để làm nóng giai đoạn tiếp theo ("hiệu ứng thứ hai"), cải thiện đáng kể hiệu quả sử dụng năng lượng so với thiết bị bay hơi hiệu ứng đơn lẻ.
Phân tích từng bước-từng-bước
- Chất lỏng của quá trình (ví dụ: nước thải, nước muối hoặc nước trái cây) đi vào thiết bị bay hơi hiệu ứng đầu tiên.
- Hơi nước mới (nhiệt độ{0}}cao, áp suất{1}}cao) được đưa vào bộ trao đổi nhiệt để làm nóng chất lỏng.
- Khi chất lỏng sôi, nước bay hơi, tạo ra hơi sơ cấp và để lại dung dịch đậm đặc một phần.
- Hơi sơ cấp từ hiệu ứng đầu tiên được chuyển đến thiết bị bay hơi hiệu ứng thứ hai.
- Hiệu ứng thứ hai hoạt động ở áp suất thấp hơn (và do đó có điểm sôi thấp hơn), cho phép hơi sơ cấp đóng vai trò là nguồn gia nhiệt cho giai đoạn thứ hai.
- Chất lỏng cô đặc một phần từ hiệu ứng đầu tiên được đưa vào hiệu ứng thứ hai.
- Hơi sơ cấp ngưng tụ trong bộ trao đổi nhiệt của hiệu ứng thứ hai, truyền nhiệt ẩn để làm bay hơi thêm nước khỏi chất lỏng.
- Điều này tạo ra hơi thứ cấp và tập trung hơn nữa chất lỏng.
- Sự chênh lệch áp suất giữa hai hiệu ứng đảm bảo truyền nhiệt hiệu quả:
① Hiệu ứng đầu tiên hoạt động ở áp suất/nhiệt độ cao hơn.
② Hiệu ứng thứ hai hoạt động dưới chân không hoặc áp suất thấp hơn, cho phép tái sử dụng hơi.
- Thiết kế theo giai đoạn này giúp giảm mức tiêu thụ hơi nước mới gần 50% so với các hệ thống{1}hiệu ứng đơn lẻ.
- Thiết bị bay hơi hiệu ứng kép đạt được hiệu quả tiết kiệm hơi nước cao hơn (kg nước bay hơi trên mỗi kg hơi nước sử dụng).
- Mức tiết kiệm hơi nước điển hình là ~1,8–2,0, nghĩa là 1 kg hơi nước mới bay hơi ~2 kg nước.
- Năng lượng điện chủ yếu được sử dụng cho máy bơm và hệ thống chân không.
- Hơi nước ngưng tụ từ cả hai hiệu ứng được thu thập dưới dạng nước cất (nước tinh khiết).
- Chất lỏng đậm đặc cuối cùng được thải ra từ hiệu ứng thứ hai.
- Các khí-không ngưng tụ được loại bỏ thông qua hệ thống chân không để duy trì độ dốc áp suất.

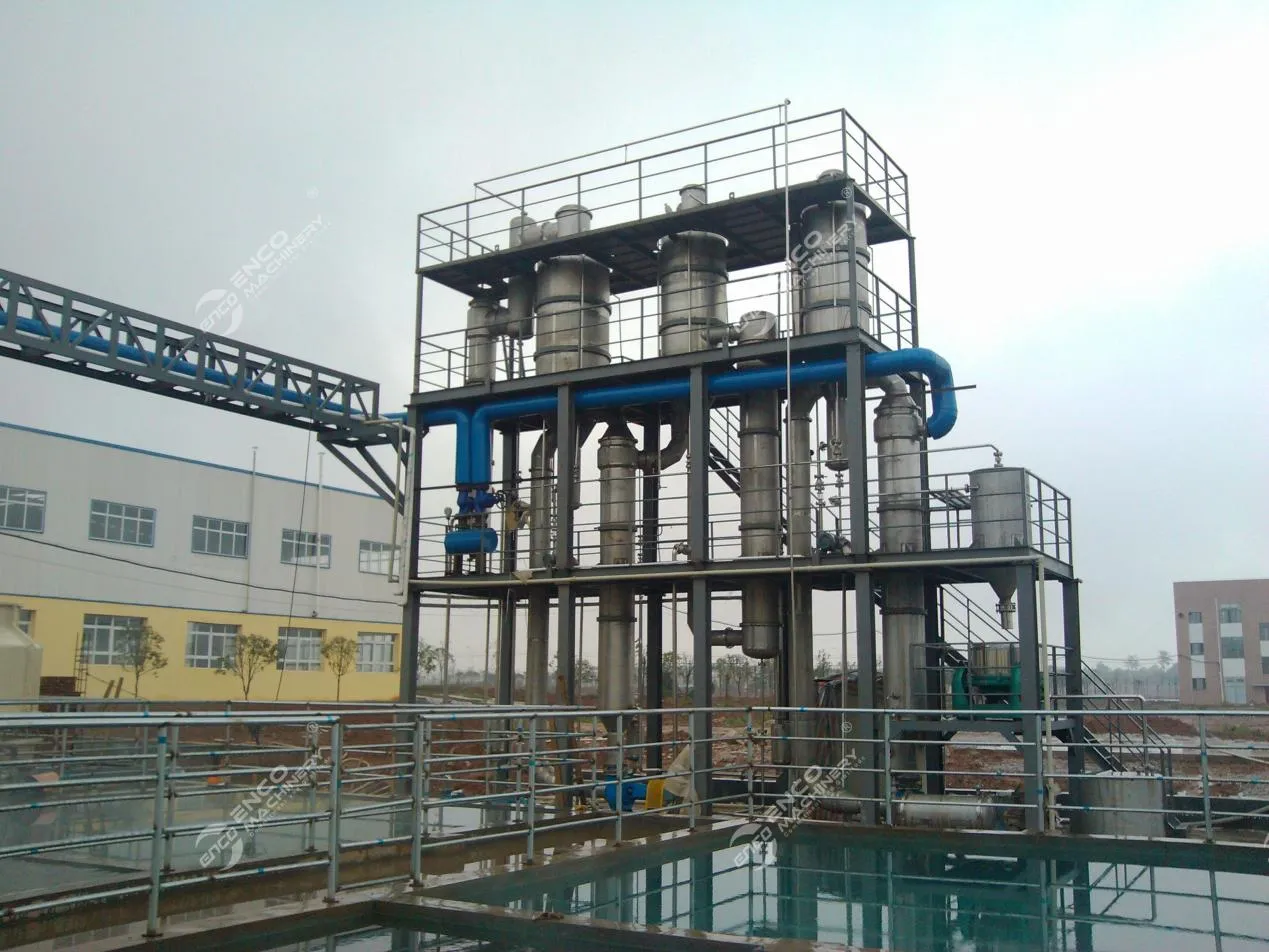

Hiệu ứng bay hơi-kép điển hình: Dự án xử lý nước thải Na2SO4 ở Trung Quốc
Ưu điểm chính của sự bay hơi hiệu ứng kép-
Giảm chi phí năng lượng bằng cách tái sử dụng hơi giữa các hiệu ứng.
Thích hợp cho các vật liệu nhạy cảm với nhiệt-do điểm sôi thấp hơn trong các hiệu ứng tiếp theo.
Thiết kế có thể mở rộng (có thể mở rộng thành hiệu ứng gấp ba{0}}hoặc nhiều hơn để có hiệu quả cao hơn).
Những cân nhắc chính cho thiết kế thiết bị bay hơi hiệu ứng kép
(A) Hiệu suất nhiệt động lực học và thiết kế hệ thống
1. Thiết kế gradient áp lực giữa các hiệu ứng
● Áp suất cao ở hiệu ứng thứ nhất và áp suất thấp ở hiệu ứng thứ hai: Hệ thống chân không được sử dụng để duy trì môi trường áp suất thấp của hiệu ứng thứ hai nhằm đảm bảo rằng hơi thứ cấp từ hiệu ứng thứ nhất có thể được chuyển một cách hiệu quả sang hiệu ứng thứ hai dưới dạng nguồn nhiệt.
● Bù BPE: BPE của dung dịch có độ-độ mặn hoặc độ nhớt-cao phải được đưa vào tính toán để tránh nhiệt độ bay hơi không đủ trong hiệu ứng thứ hai.
2. Tiết kiệm hơi nước
● Hiệu suất tiết kiệm hơi nước mục tiêu là 1,8–2,0 (tức là. 1 kg hơi nước mới làm bay hơi 1,8–2,0 kg nước), đồng thời cần tối ưu hóa chênh lệch nhiệt độ truyền nhiệt và diện tích truyền nhiệt giữa các hiệu ứng.
● Thu hồi nhiệt ngưng tụ hơi thứ cấp: Nhiệt thải của nước ngưng tụ được sử dụng để làm nóng sơ bộ chất lỏng thô.
3. Diện tích truyền nhiệt và phân bố chênh lệch nhiệt độ
● Vùng truyền nhiệt của hiệu ứng thứ nhất cần phải phù hợp với đặc tính nhiệt độ cao của hơi nước mới, và hiệu ứng thứ hai cần thích ứng với điều kiện áp suất thấp và nhiệt độ thấp.
● Tránh chênh lệch nhiệt độ quá nhỏ (dẫn đến giảm hiệu suất truyền nhiệt) hoặc quá lớn (dẫn đến rủi ro mở rộng) giữa các hiệu ứng.
(B) Lựa chọn vật liệu và thiết kế chống co giãn
1. Chống ăn mòn vật liệu
● Tác dụng đầu tiên: SS316L hoặc thép không gỉ song công được ưa chuộng trong môi trường nhiệt độ cao và áp suất cao.
● Tác dụng thứ hai: Nếu xử lý các dung dịch ion clorua (chẳng hạn như khử muối trong nước biển), cần phải có hợp kim gốc titan hoặc niken-(chẳng hạn như Hastelloy).
2. Chiến lược-chống co giãn và làm sạch
● Thiết kế các thành ống nhẵn bên trong để giảm cặn bám.
● Tích hợp hệ thống làm sạch trực tuyến CIP (chẳng hạn như chu trình rửa bằng axit/kiềm) để thường xuyên loại bỏ cặn bám trong các bộ trao đổi nhiệt-có hiệu ứng tương tác.
● Đối với các vật liệu dễ bị đóng cặn, có thể thêm-các chất chống cặn hoặc có thể sử dụng bơm tuần hoàn cưỡng bức để tăng cường tính lưu động.
(C) Tối ưu hóa năng lượng và thu hồi nhiệt
1. Hệ thống sấy sơ bộ
● Trước khi chất lỏng thô đi vào hiệu ứng thứ nhất, nó được làm nóng trước bằng cách sử dụng nước ngưng tụ hoặc nhiệt thải từ hơi thứ cấp của hiệu ứng thứ hai thông qua bộ gia nhiệt sơ bộ để giảm tiêu thụ hơi mới.
2. Thu hồi nước ngưng
● Nước ngưng tụ (độ tinh khiết cao) từ tác động thứ nhất và thứ hai có thể được thu hồi để bổ sung nước cho nồi hơi hoặc tái sử dụng quy trình.
3. Tối ưu hóa hệ thống chân không
● Sử dụng-máy bơm phản lực hơi nước hiệu suất cao hoặc máy bơm chân không vòng chất lỏng để giảm áp suất hiệu ứng thứ hai xuống 0,1–0,3 bar (áp suất tuyệt đối) nhằm đảm bảo sử dụng hiệu quả chênh lệch nhiệt độ giữa các hiệu ứng.
(D) Hệ thống điều khiển và thiết kế an toàn
1. Điều khiển tự động hóa
● Hệ thống PLC/DCS Giám sát thời gian thực-:
① Mức chất lỏng, nhiệt độ và áp suất của tác động thứ nhất và thứ hai.
② Cân bằng dòng chảy của bơm vận chuyển vật liệu giữa các hiệu ứng.
● Kiểm soát cân bằng áp suất: Duy trì gradient áp suất ổn định giữa các hiệu ứng bằng cách điều chỉnh công suất của bơm chân không và độ mở van giữa các hiệu ứng.
2. Bảo vệ an toàn
● Bảo vệ chống cháy khô: Tự động tắt hơi nước nóng khi mức chất lỏng trong hiệu ứng quá thấp.
● Cảnh báo lỗi hệ thống chân không: Ngăn chặn sự gia tăng bất thường của áp suất tác động thứ hai gây ra hiện tượng ứ đọng bay hơi.
● Van giảm áp suất: Để giải quyết nguy cơ áp suất hơi vượt quá-giới hạn trong lần tác động đầu tiên.
So sánh-hiệu ứng kép Chi phí bay hơi và các yếu tố khác
|
S/N |
Thiết bị bay hơi hiệu ứng-kép |
Thiết bị bay hơi MVR |
Thiết bị bay hơi hiệu ứng-đơn |
Thiết bị bay hơi TVR |
||
|
Chi phí đầu tư ban đầu |
Trung bình |
Cao |
Thấp |
Trung bình |
||
|
Chi phí vận hành |
Trung bình-Thấp (phụ thuộc vào giá hơi nước) |
Thấp (phụ thuộc vào giá điện) |
Cao (tiêu thụ hơi nước cao) |
Trung bình (hơi nước + điện nhỏ) |
||
|
Hiệu quả năng lượng |
Trung bình (sử dụng tầng năng lượng nhiệt) |
|
Thấp |
Trung bình (phụ thuộc vào hiệu suất phun) |
||
|
Yêu cầu bảo trì |
Thấp (máy bơm, hệ thống chân không) |
Cao (máy nén, phớt) |
Thấp (máy bơm, máy sưởi) |
Trung bình (đầu phun, van) |
||
|
Ứng dụng điển hình |
Các khu vực giàu hơi nước, sản xuất-quy mô trung bình liên tục |
Chi phí điện năng thấp, giải pháp BPE-nồng độ cao/{1}}cao |
Hoạt động theo lô/quy mô nhỏ |
Tính sẵn có của hơi nước với mức tiết kiệm năng lượng vừa phải |
Công nghiệp thực phẩm và đồ uống: cô đặc nước trái cây, chế biến sữa (như sữa đặc), sản xuất xi-rô.
Công nghiệp hóa chất: kết tinh muối (như natri clorua, natri sunfat), thu hồi dung môi (etanol, metanol).
Công nghiệp dược phẩm: tập trung chiết xuất y học Trung Quốc, tinh chế hoạt chất trong nước dùng lên men.
Xử lý nước thải: giảm nước thải công nghiệp, nồng độ nước thải có-muối cao-(đối với hệ thống xả chất lỏng bằng 0).
Khử mặn nước biển: tiền xử lý nước biển hoặc nước lợ để giảm tải cho hệ thống thẩm thấu ngược.
Công nghiệp giấy và bột giấy: cô đặc rượu đen và thu hồi các hóa chất (như lignin, xút).
Lĩnh vực bảo vệ môi trường: xử lý giảm khối lượng chất thải nguy hại (chất lỏng phóng xạ, bùn dầu).
Công nghiệp năng lượng: tập trung và tái sử dụng nước thải tháp giải nhiệt.
Gia công kim loại: thu hồi các ion kim loại từ nước thải mạ điện (như niken và kẽm).
Nông nghiệp: nồng độ phân bón lỏng hoặc thu hồi dung dịch thuốc trừ sâu.
Chúng tôi-nổi tiếng là một trong những nhà sản xuất và cung cấp thiết bị bay hơi hiệu ứng kép hàng đầu tại Trung Quốc. Hãy yên tâm mua thiết bị bay hơi hiệu ứng kép tùy chỉnh từ nhà máy của chúng tôi. Liên hệ với chúng tôi để biết thêm chi tiết.
